2019年春节期间，充电头网给大家分享了文章《OPPO SUPERVOOC移动电源（皮卡丘定制版）PB001拆解》。5月23日OPPO在发布了K3手机的同时，再次推出了三款移动电源产品，它们分别是支持50W快充的SuperVOOC超级闪充移动电源、支持20W快充的VOOC闪充移动电源，以及支持18W双向快充的QC快充移动电源，容量均为10000mAh。
为了给大家带来更丰富的移动电源设计参考案例，充电头网将这款移动电源一并购回，并且进行了深入的拆解分析，下面便是OPPO 18W双向快充移动电源的拆解报告。
一、OPPO18W 10000mAh移动电源外观

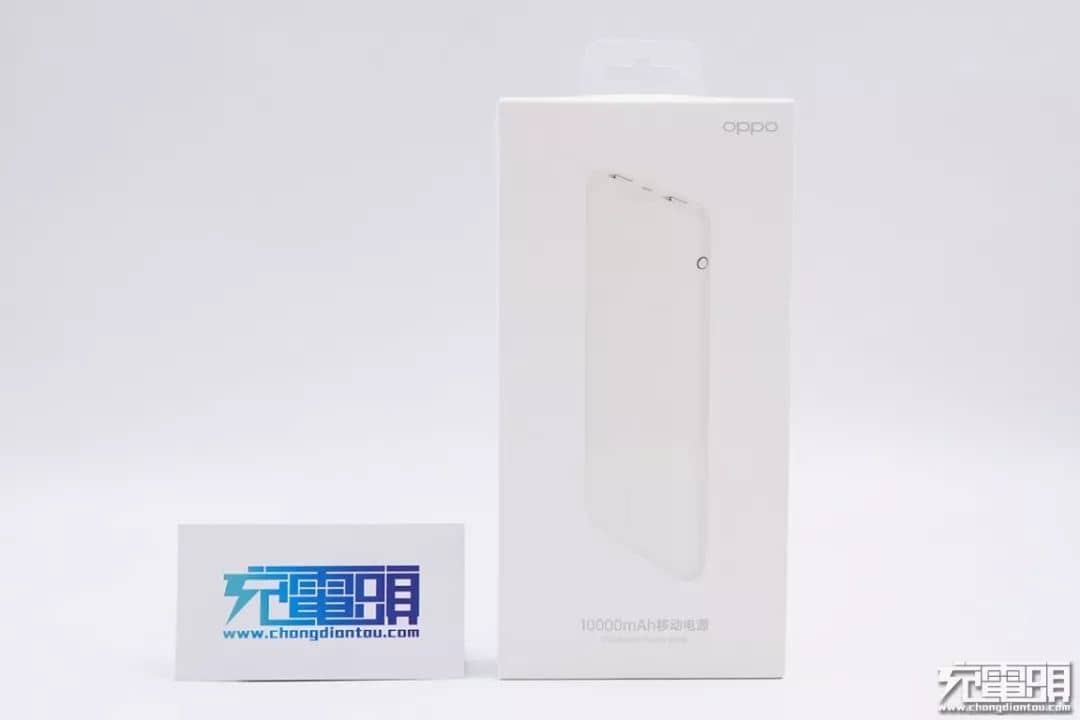

白色包装盒，带挂钩设计，正面印着产品的外观图案，下方标注有10000mAh移动电源的字样。
侧面是烫银处理的OPPO的logo。

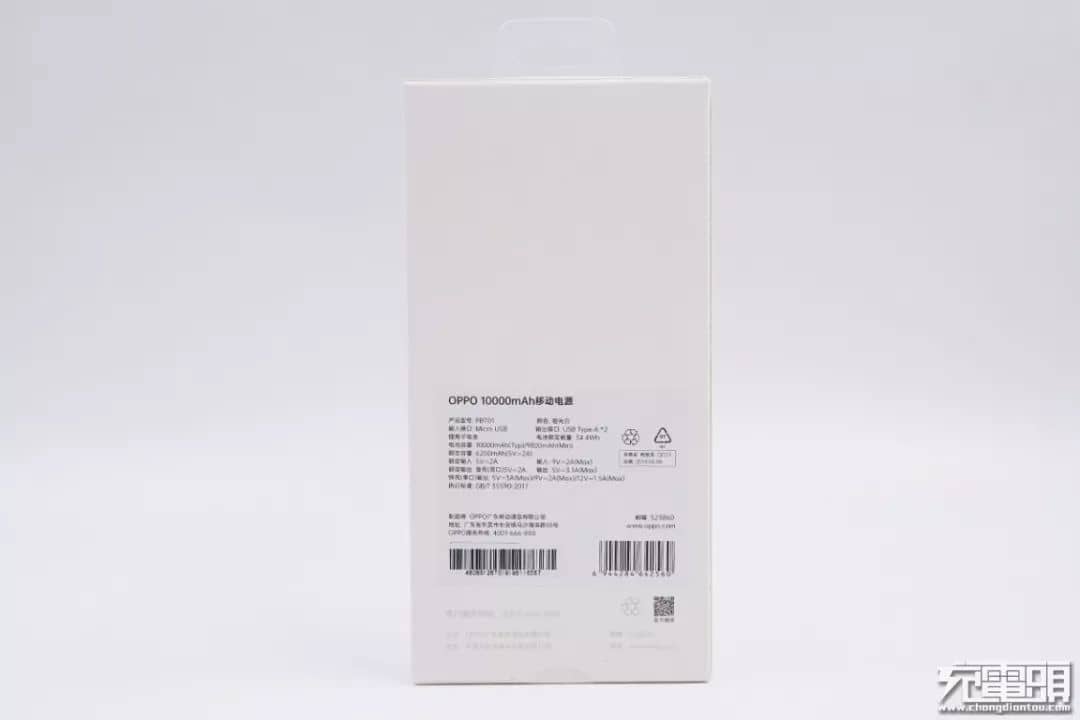

背面贴有参数贴纸。

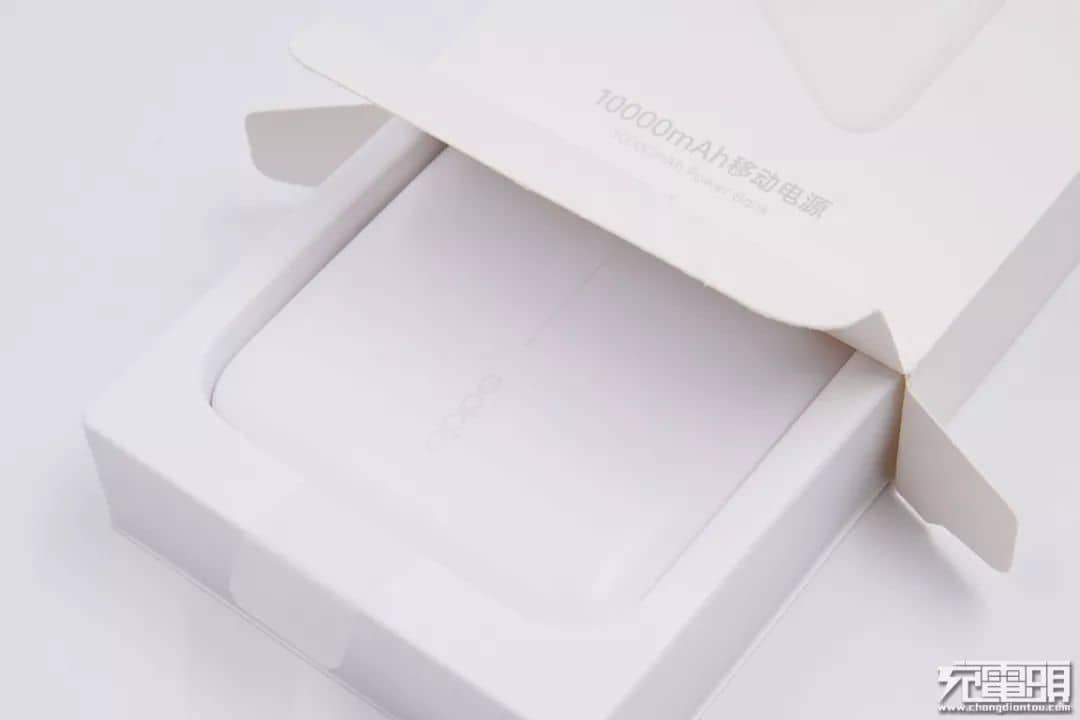

包装盒里面采用塑料内衬，起到减震的作用。

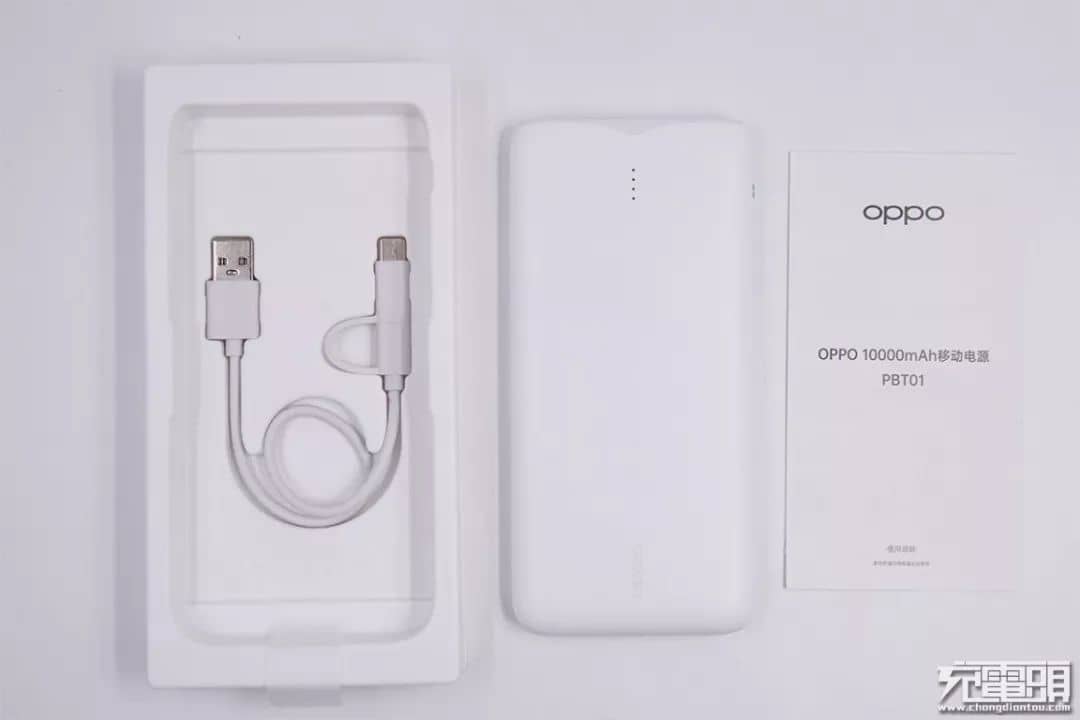

除了移动电源之外，包装盒内还附赠一根USB-A转MicroUSB或Type-C的充电短线，以及使用说明书。

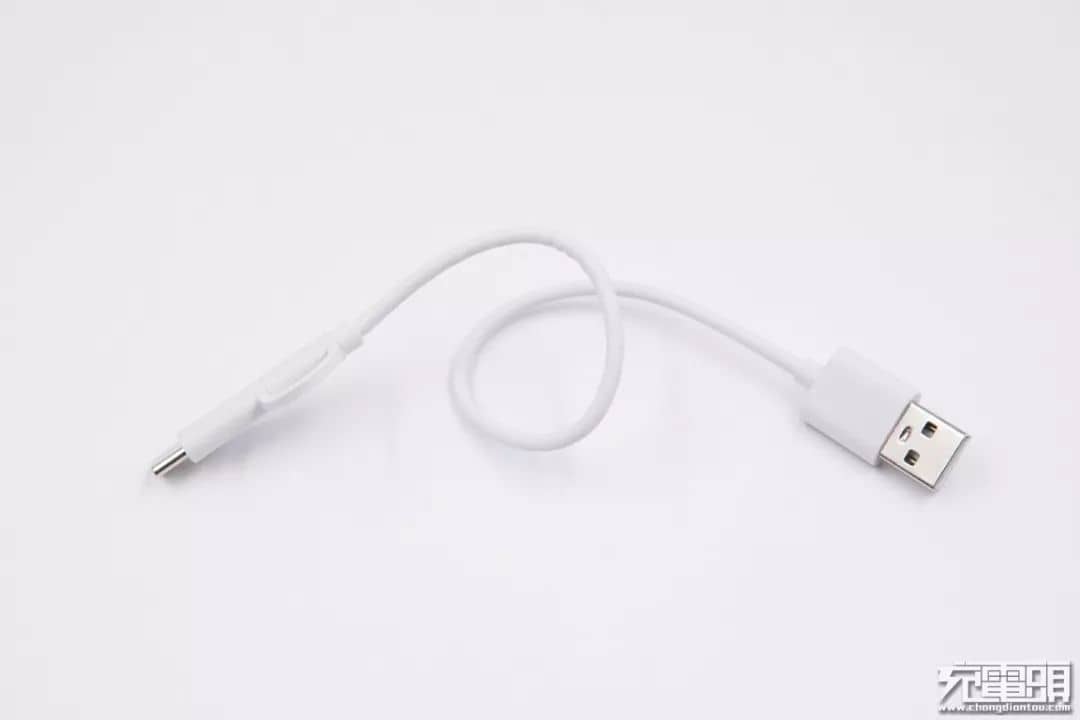

充电短线。

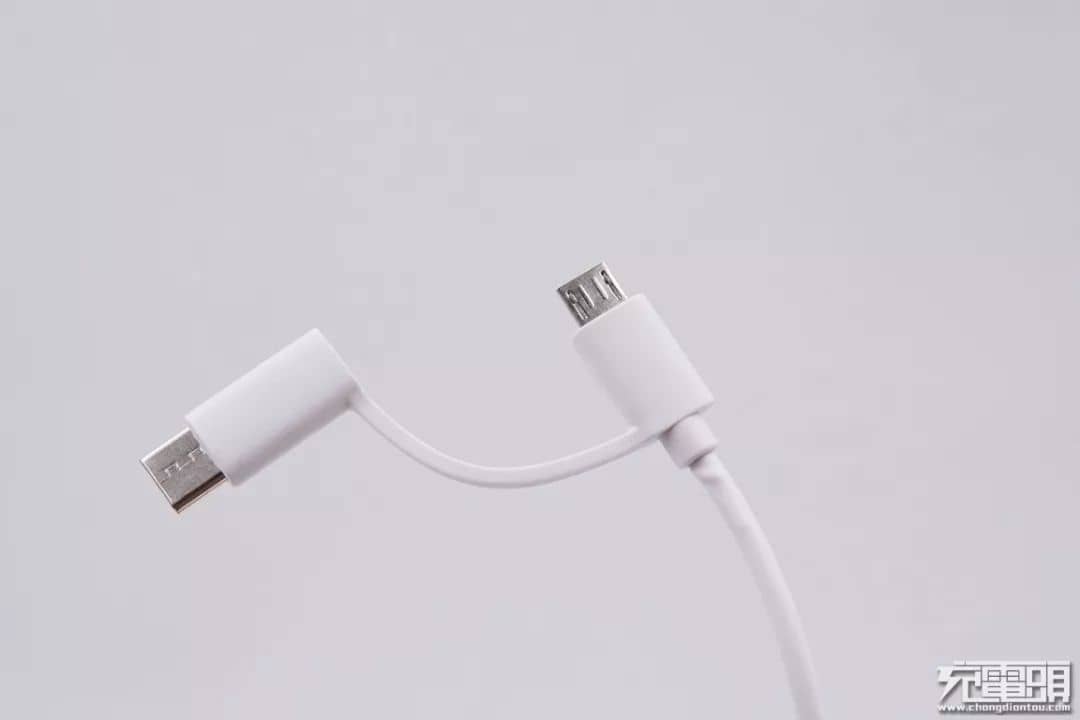

Micro USB和Type-C接口的设备均能使用，很方便。

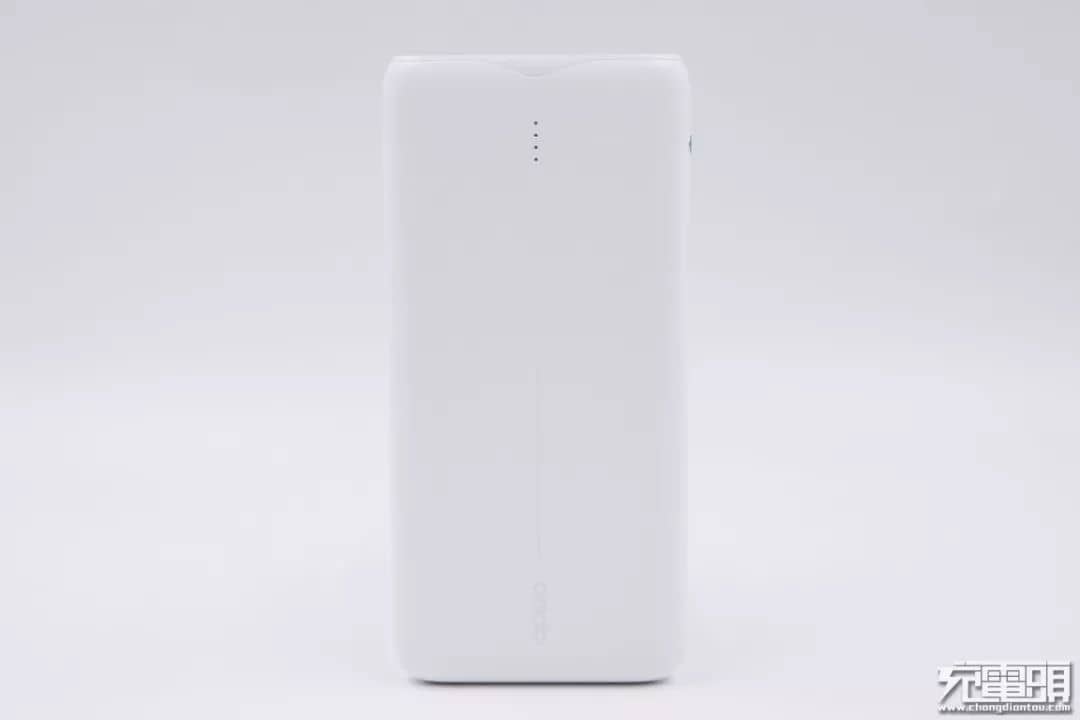

这款移动电源采用纯白色外观，四颗电量指示灯和OPPO的logo设计在中轴线上，让正面看起来非常对称，有种简约的美感。

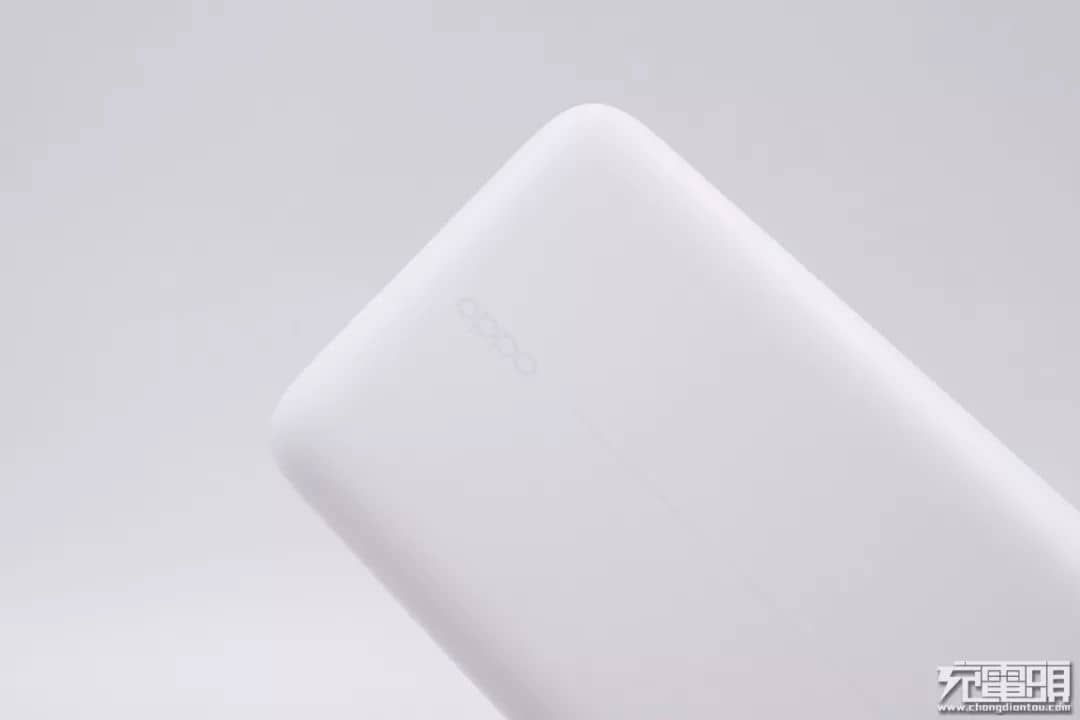

OPPO的logo位于移动电源底部位置。

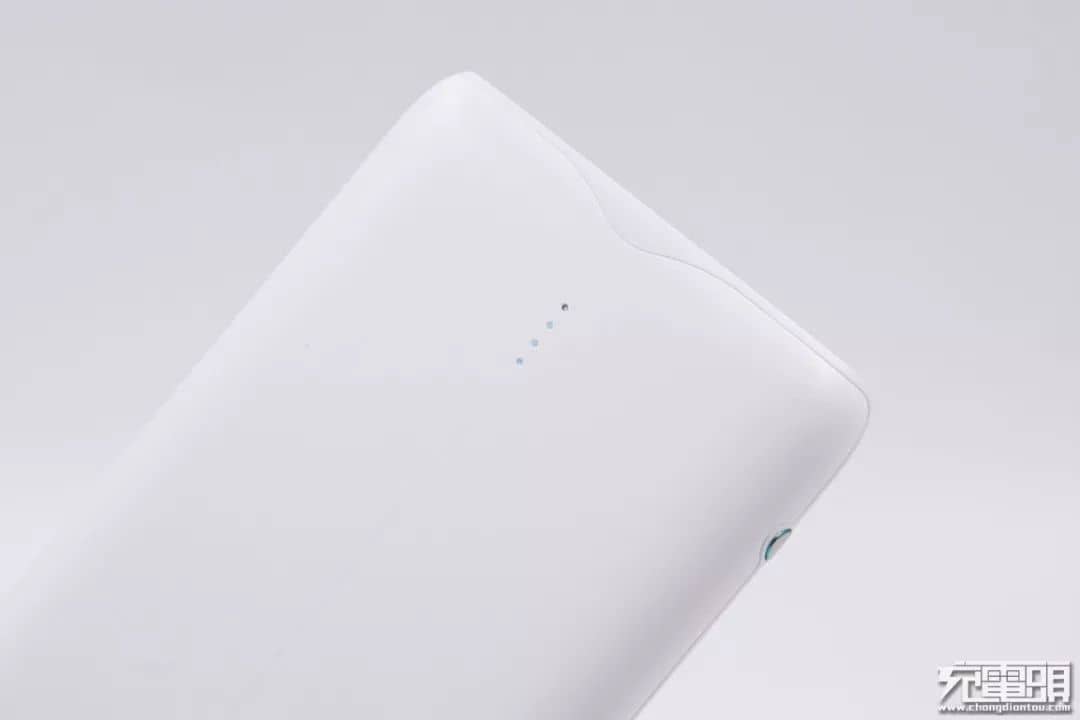

四颗电量指示灯在靠近移动电源的充电接口的位置。

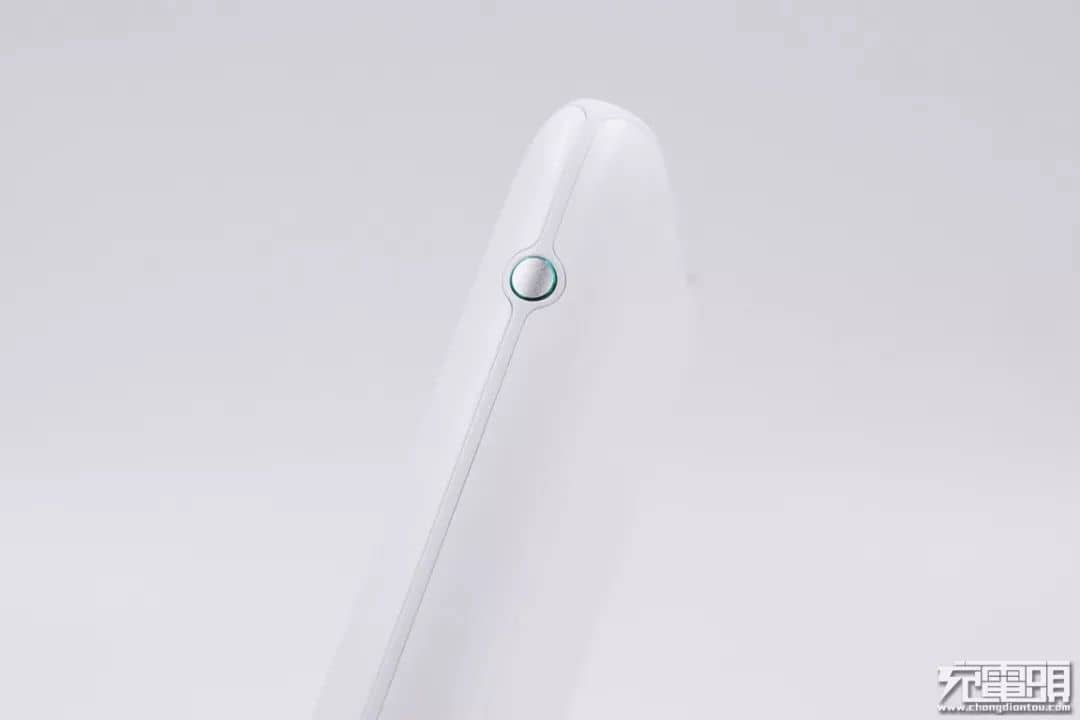

侧面为浅灰色的移动带电源中框，设有一颗银色电源按键，按键用亮绿色描边，很精致。

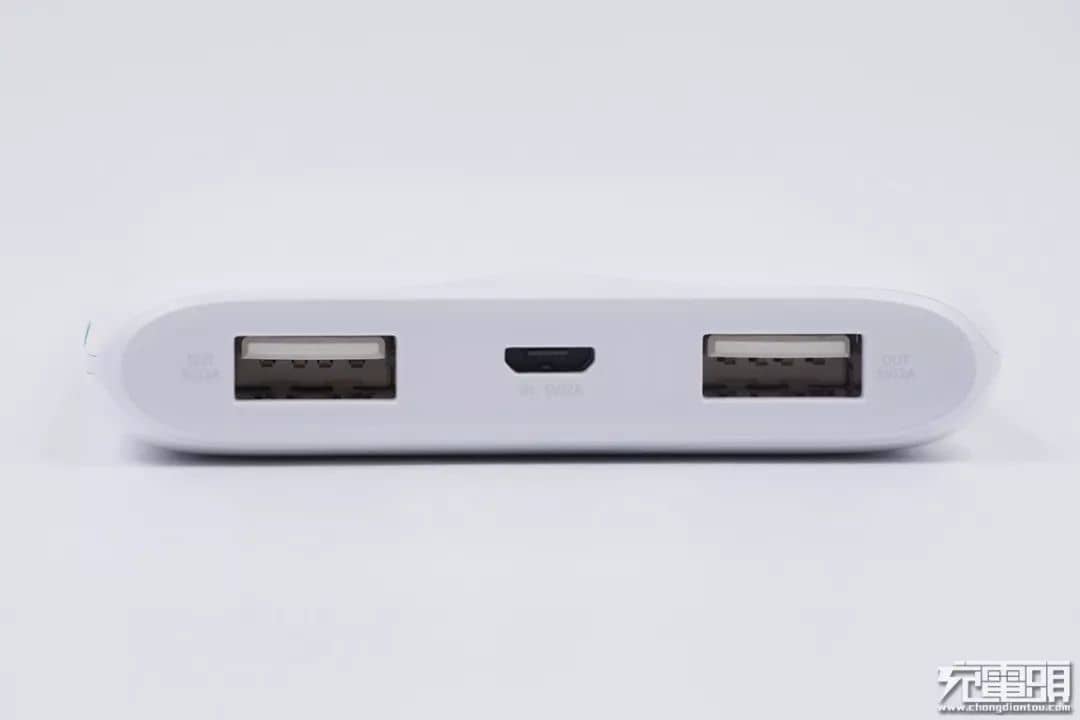

OPPO 18W 10000mAh移动电源配备了一个Micro USB输入接口以及两个USB-A输出接口，在每个接口旁边都标注了5V/2A的充电参数。

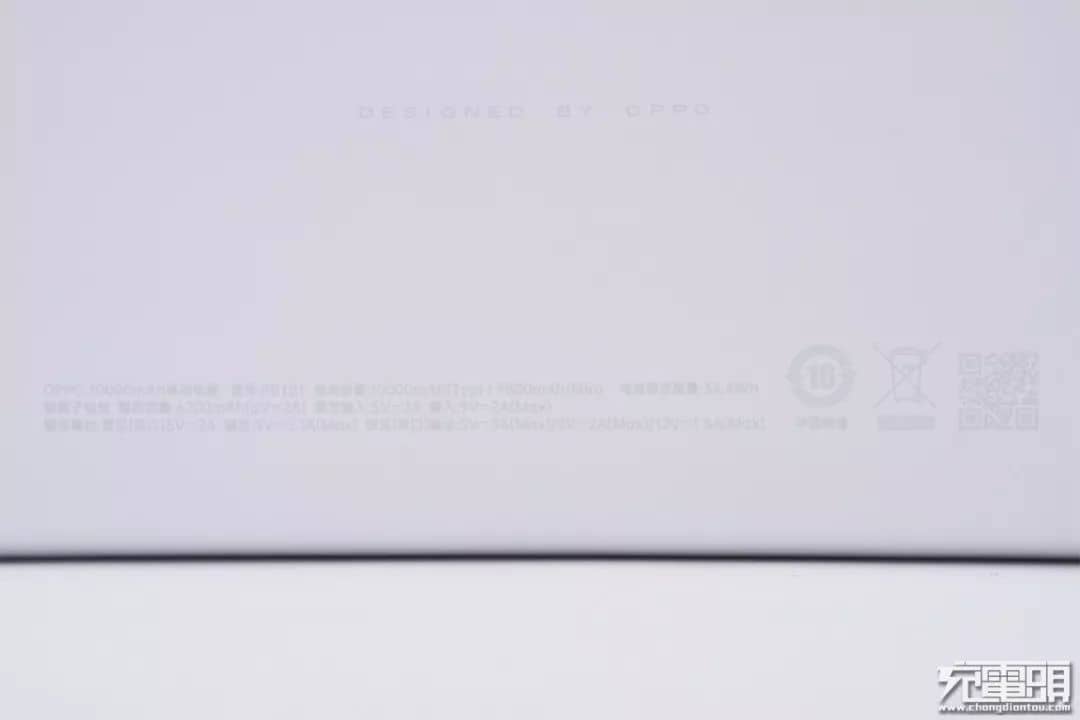

移动电源背面印着产品的详细参数，居中是DESIGNED BY OPPO的字样。移动电源型号：PBT01，电池容量：10000mAh（Typ）9800mAh（min），电池额定能量：34.4Wh，锂离子额定容量6200mAh（5V/2A）；额定输出入为：5V/2A，同时支持9V/2A输入（Max）；两个USB-A接口额定输出均为：5V/2A，双口同时输出最大功率为5V/3.1A，单口模式支持快充输出：5V/3A、9V/2A、12V/1.5A（Max）。

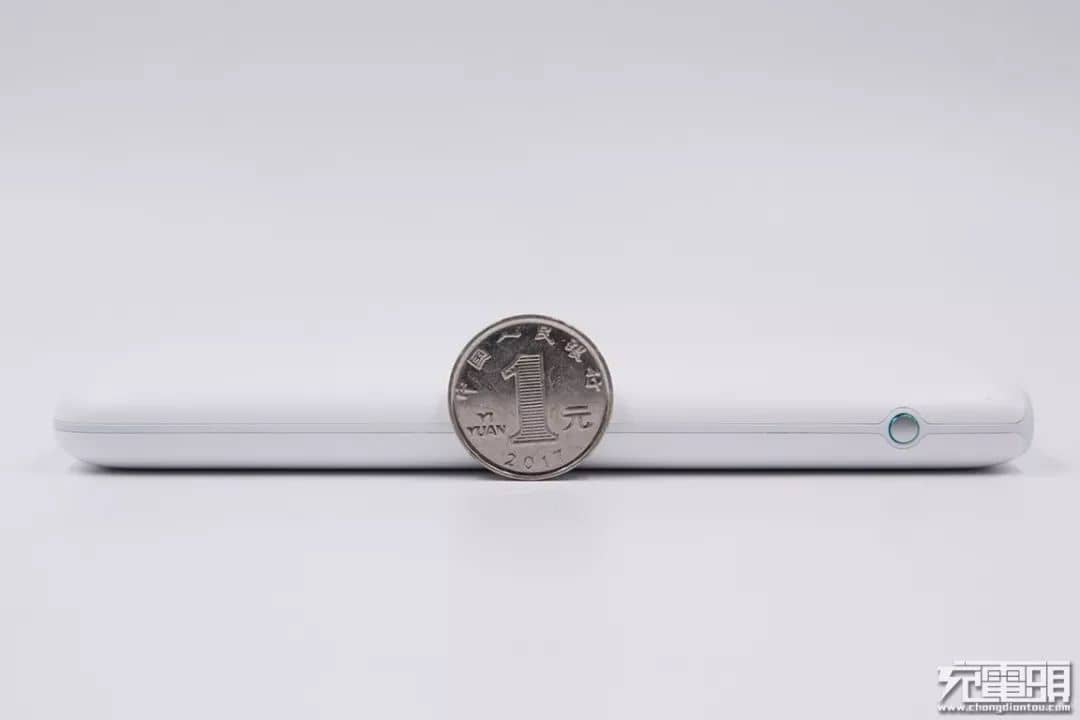

这款移动电源走的是轻薄的轻薄的设计路线，厚度金相当于一元硬币直径的二分之一。

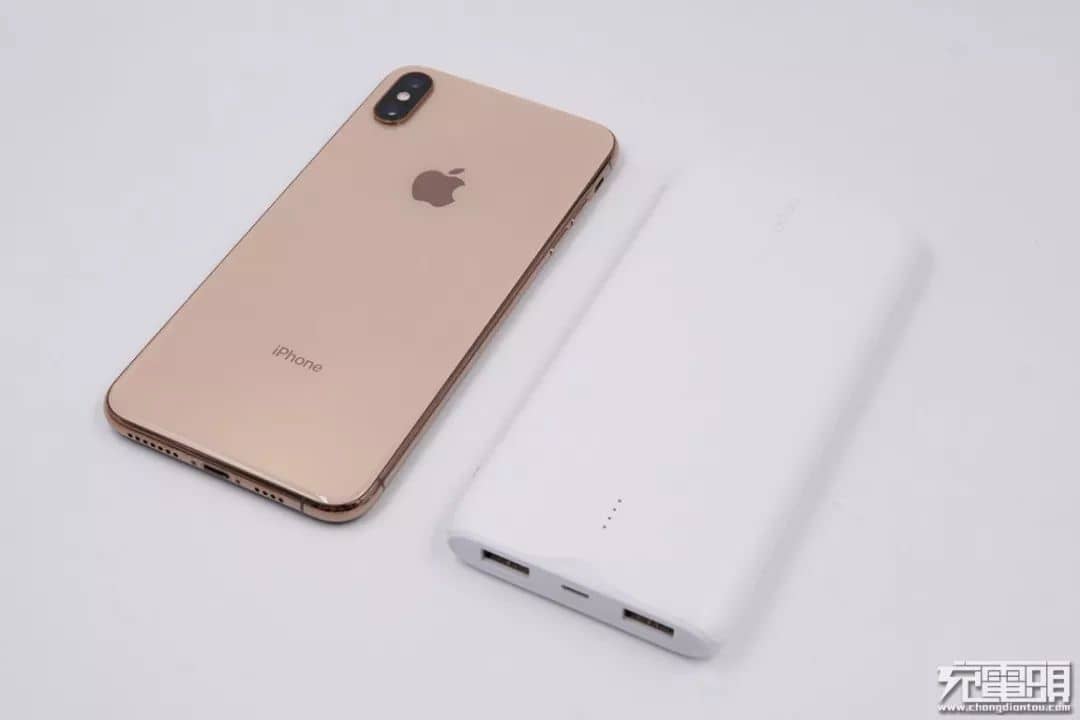

长宽尺寸与iPhone XS Max差不多。

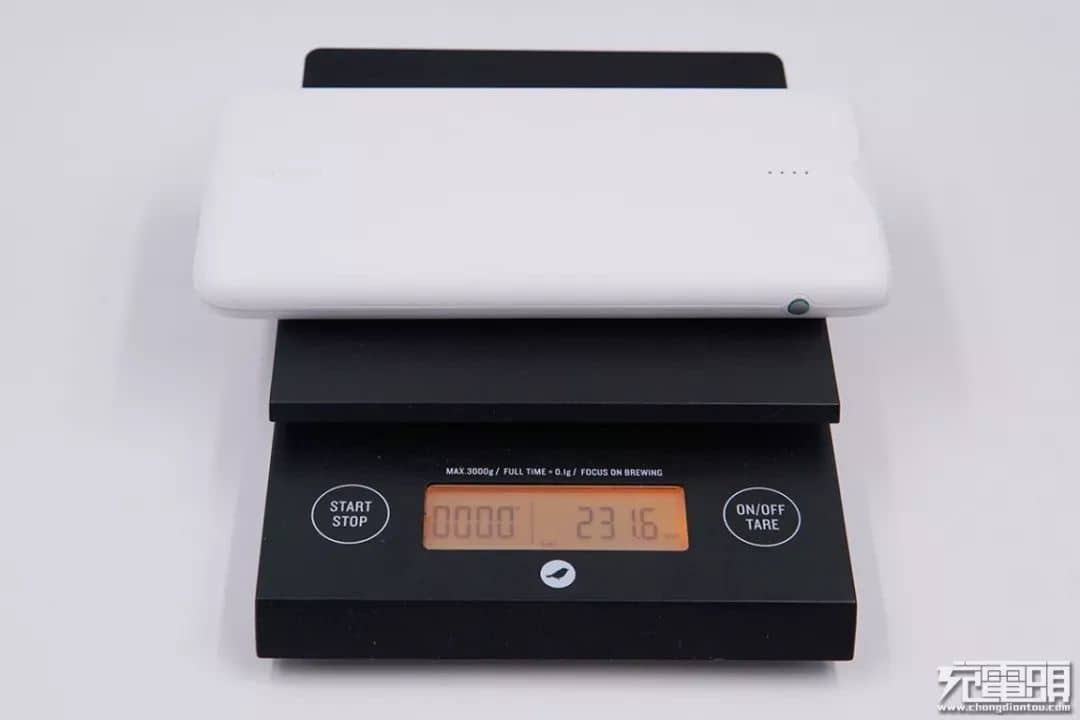

移动电源重量约为231.6g。

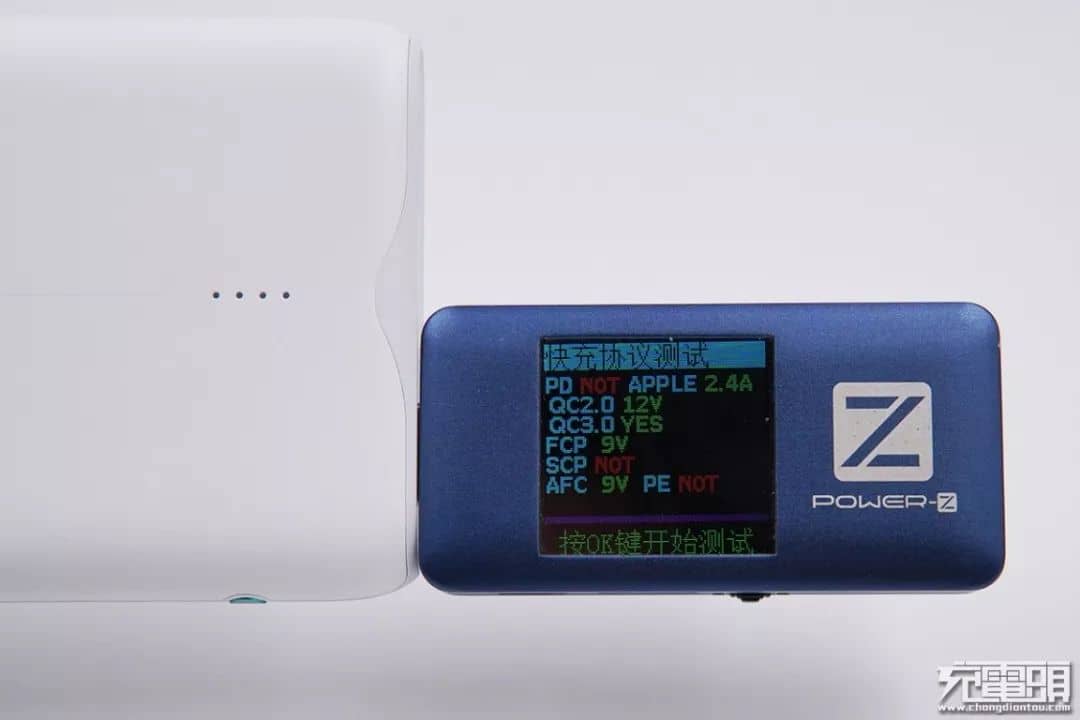

使用ChargerLAB POWER-Z FL001SUPER检测移动电的输出协议，显示支持APPLE2.4A、QC2.0、QC3.0、FCP、AFC等，兼容性非常广泛。不过充电头网实测也发现，这款移动电源的两个USB-A接口均不支持VOOC快充协议，无法对OPPO/一加等快充手机实现低压快充。
二 、OPPO18W 10000mAh移动电源拆解

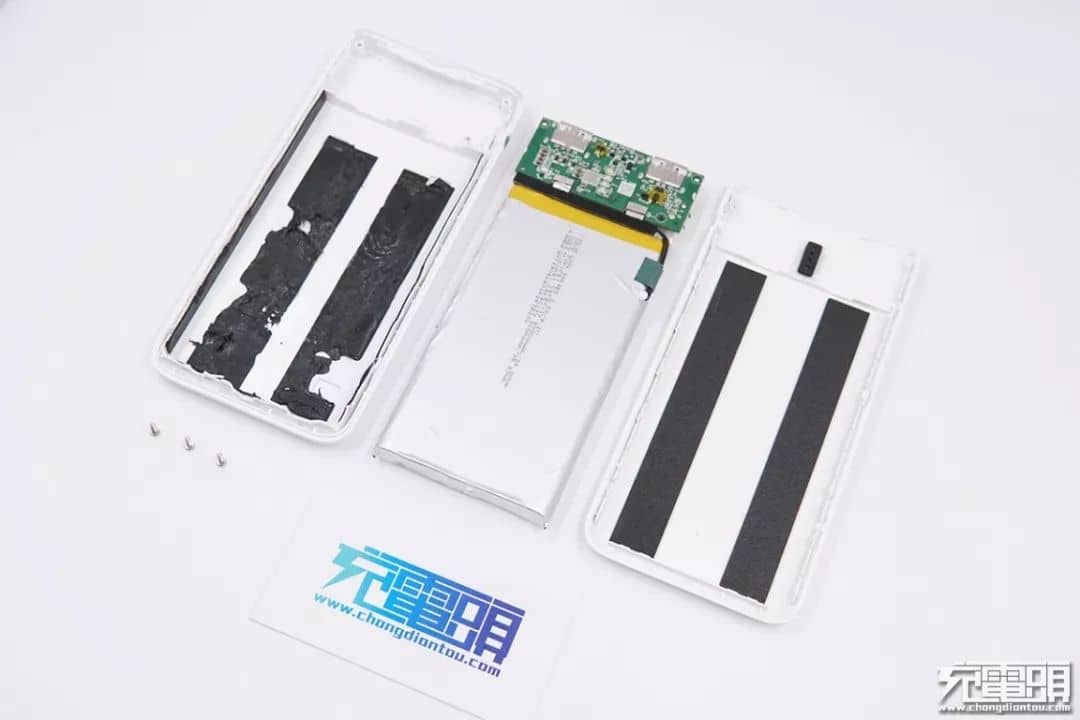

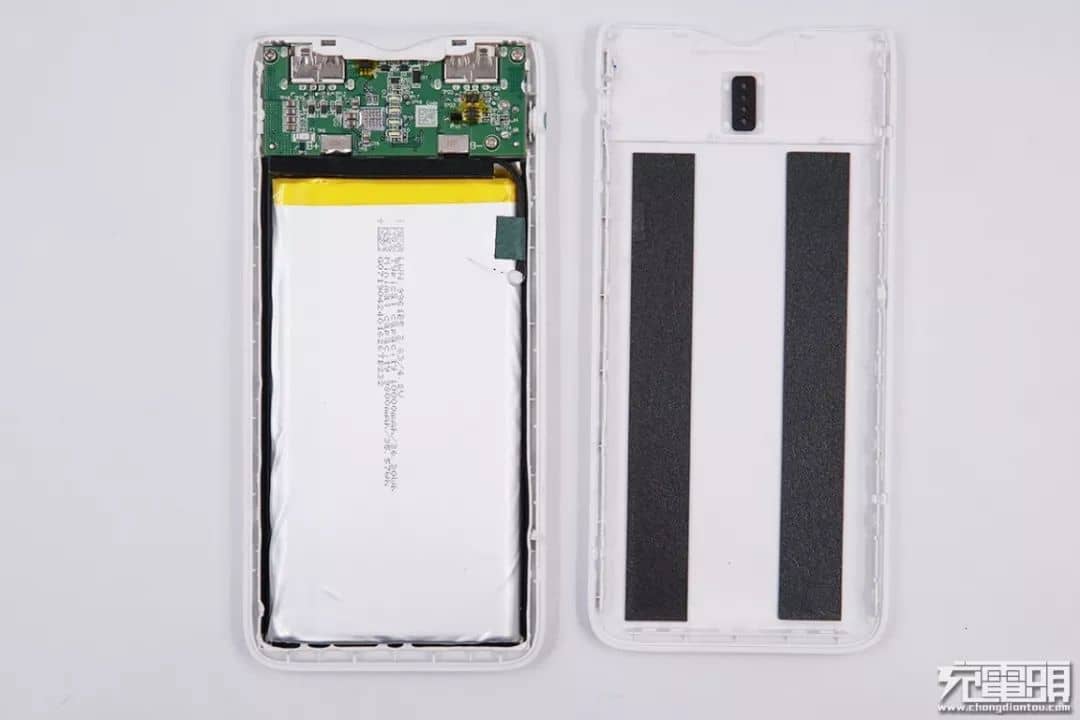

整个移动电源的外壳采用的是卡扣的安装方式，基本可以无损打开。可以看到，外壳内壁对应电池的位置贴有两款泡棉，在移动电源跌落的时候可以对电池起到缓冲的作用。

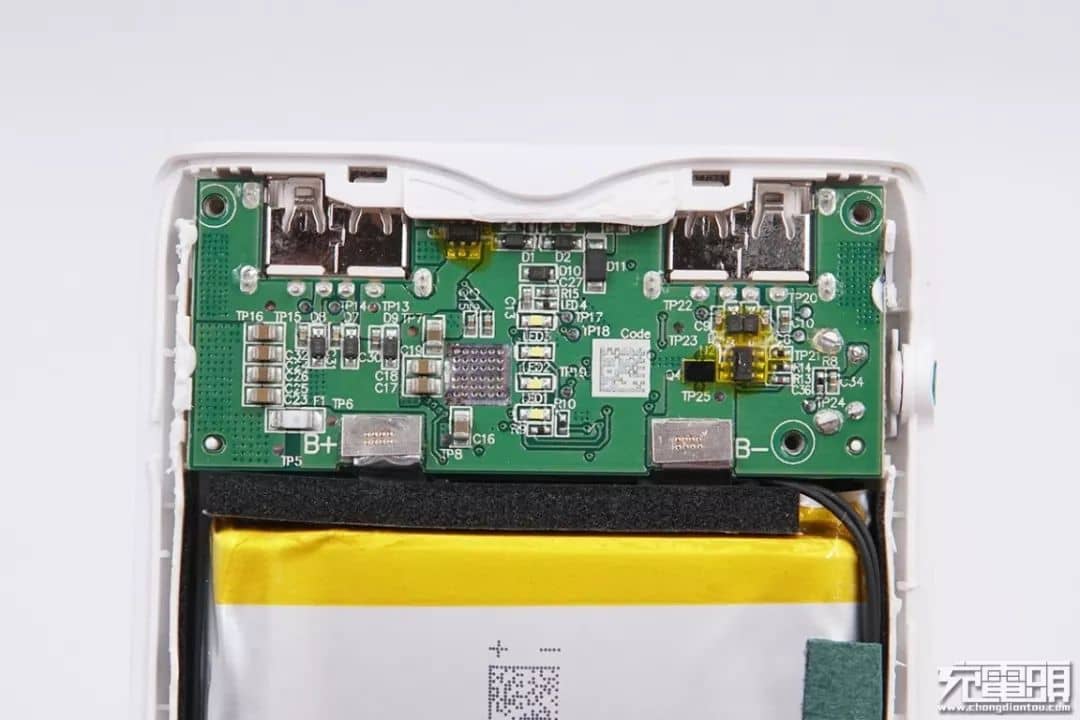

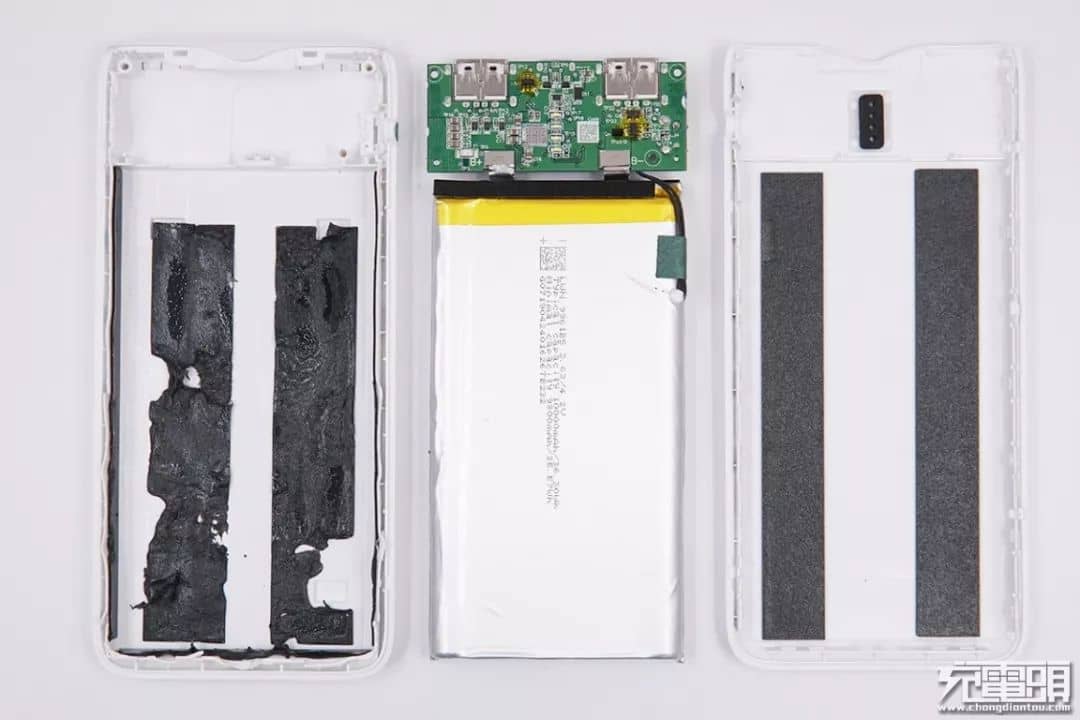

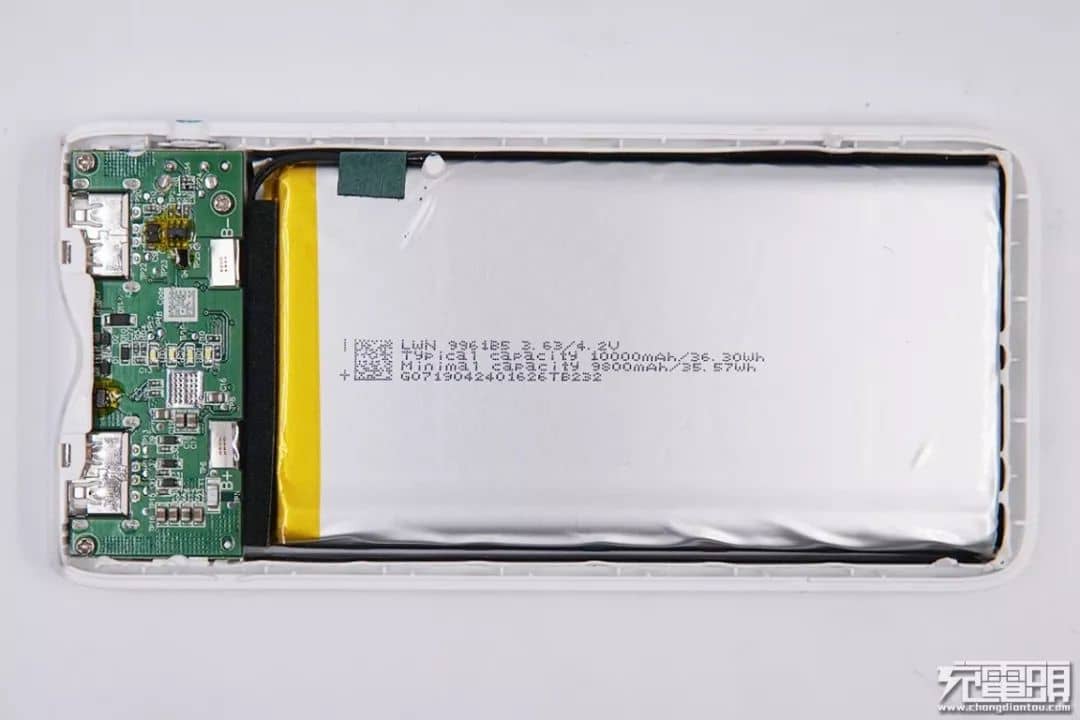

PCB板采用三颗螺钉固定在外壳上，在电池与边框之间、电池与PCB板之间均有黑色泡棉垫进行缓冲；电池部分来自锂威新能源，充电限制电压为4.2V，均压3.63V。单片容量为10000mAh，36.3Wh（Typ）。
充电头网了解到，锂威新能源的锂离子聚合物电芯还被华为10000mAh快充移动电源（Type-C版）、华为10000mAh移动电源CP11QM、荣耀移动电源2等产品采用。

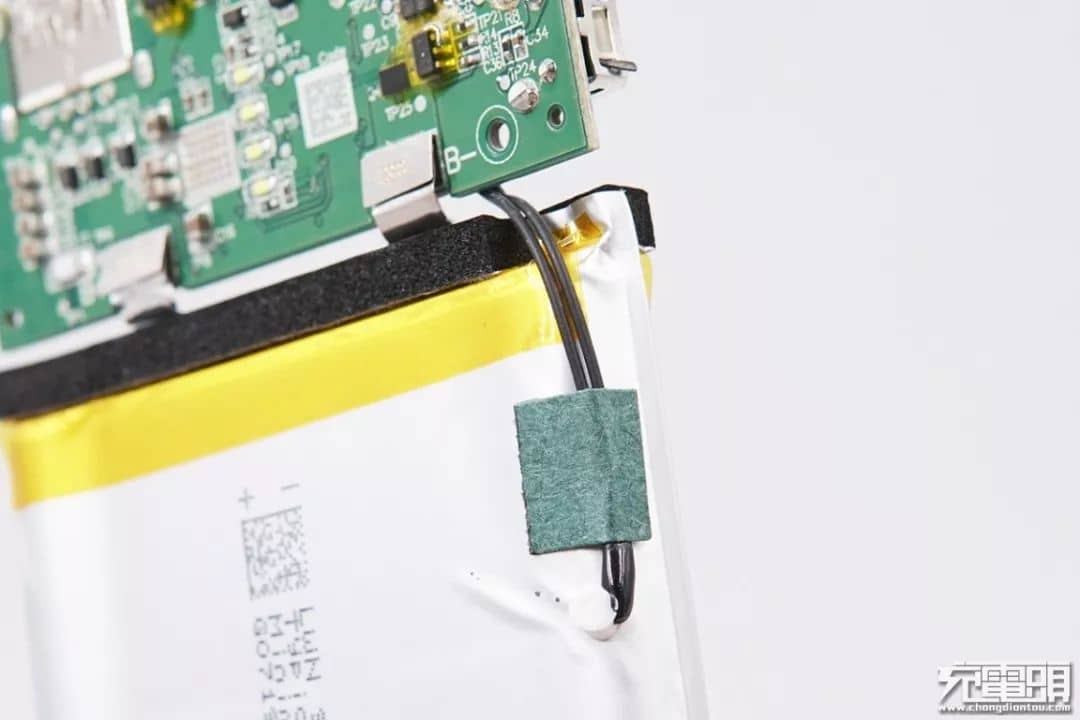

电池与PCB板之间采用镍带连接，焊点整齐、可靠性好。
电池的另外一面通过泡沫胶与外壳贴合，非常牢固。

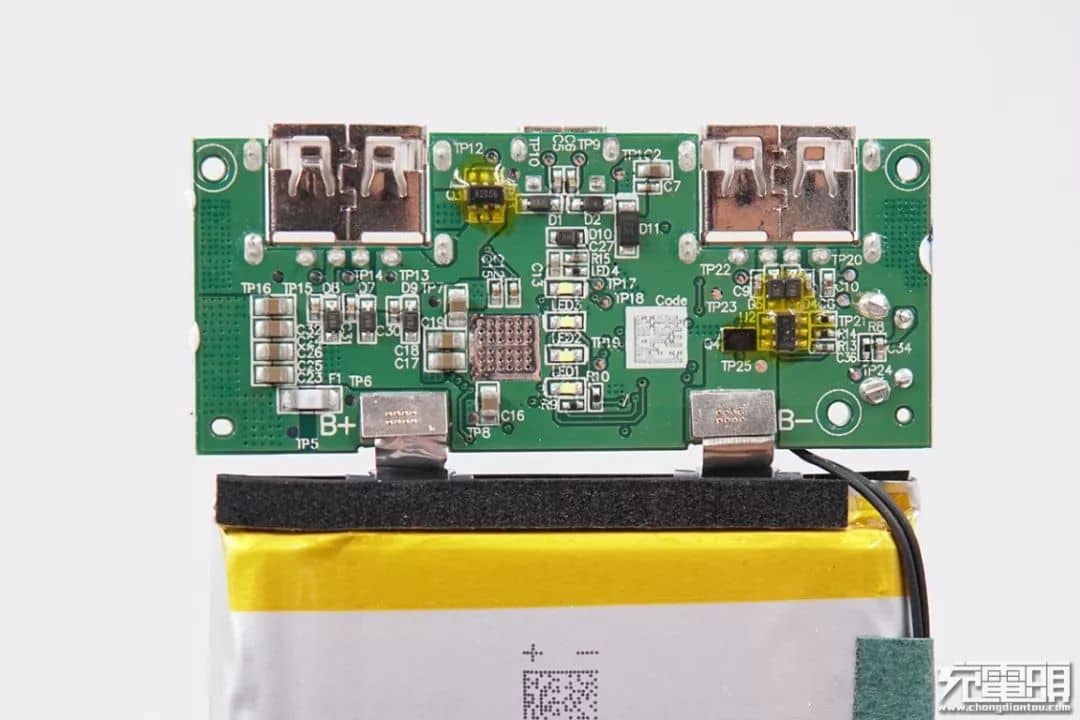

PCB板看起来也比较对称，居中是四颗LED电量指示灯，左右各设有一个USB-A输出接口，两个六脚芯片涂抹黄色胶水增加可靠性。在LED灯旁边有个正方形的过孔覆锡处理，对应侧是移动电源的主控芯片。

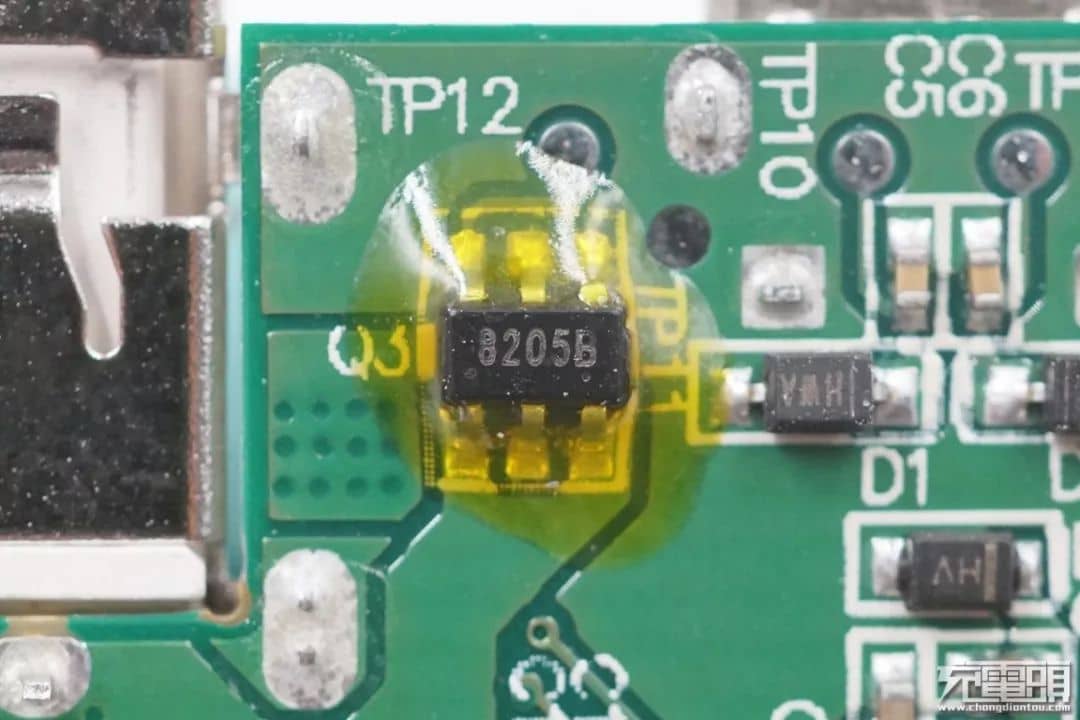

丝印8205的输出保护管。

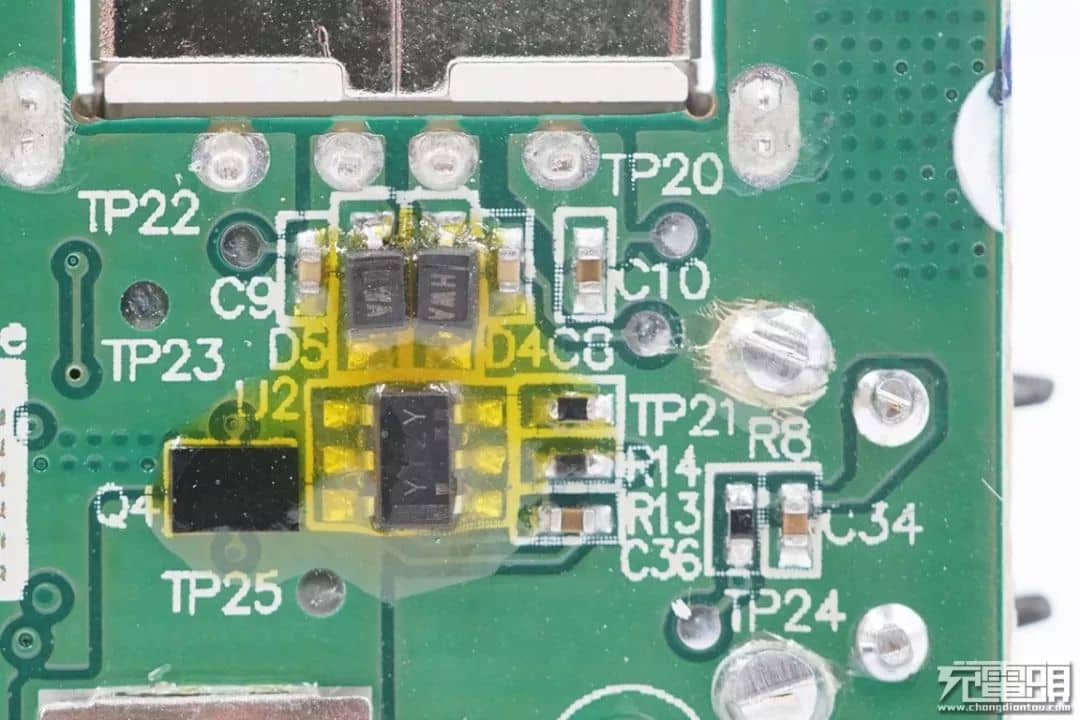

另一个保护管。
热敏电阻紧贴电池侧面，并使用胶带固定。

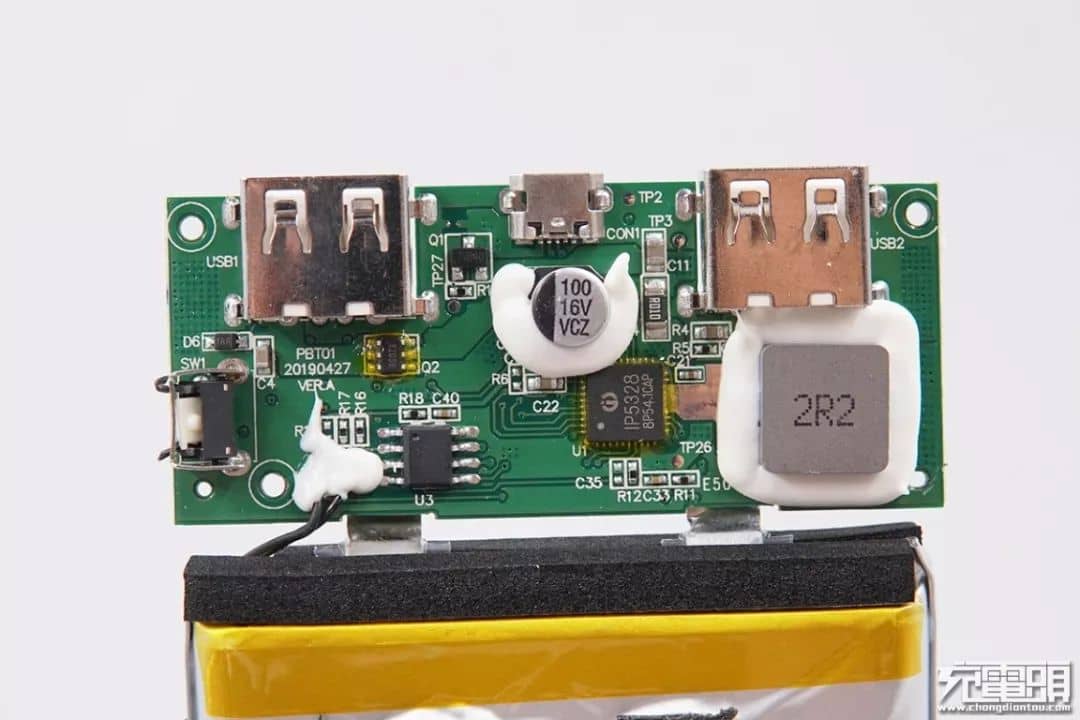

PCB板背面分布着一些比较大的元器件，贴片电感和输出滤波电容均采用散热胶及固定，在电容旁边是移动电源主控芯片。

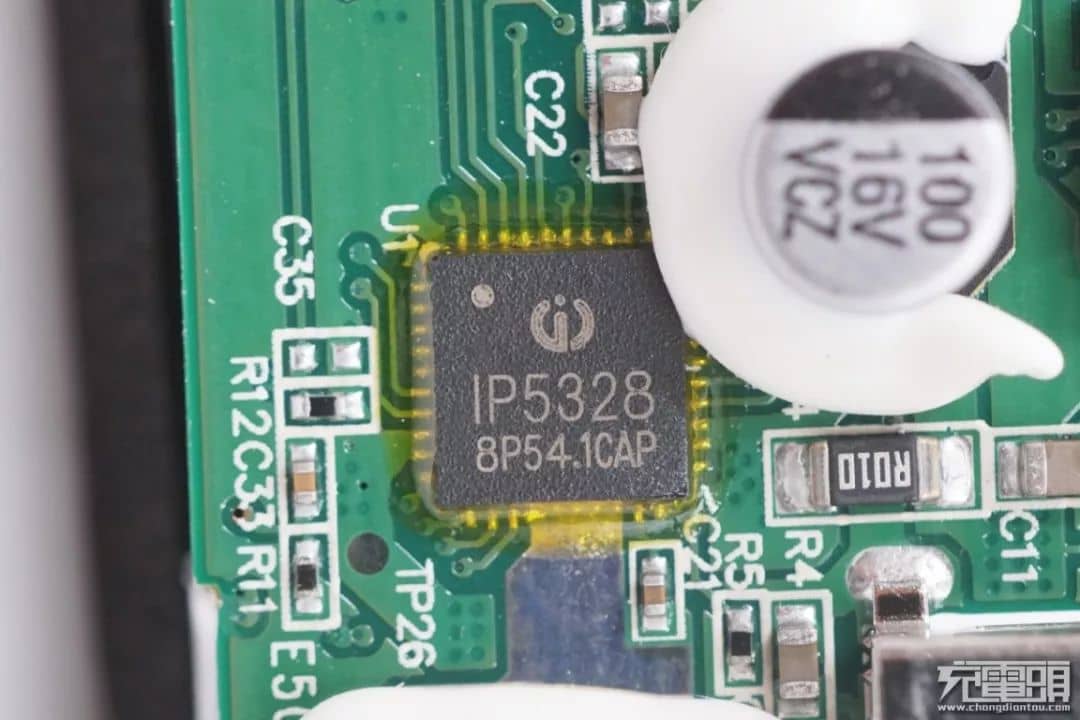

英集芯IP5328，芯片周围有打胶处理。

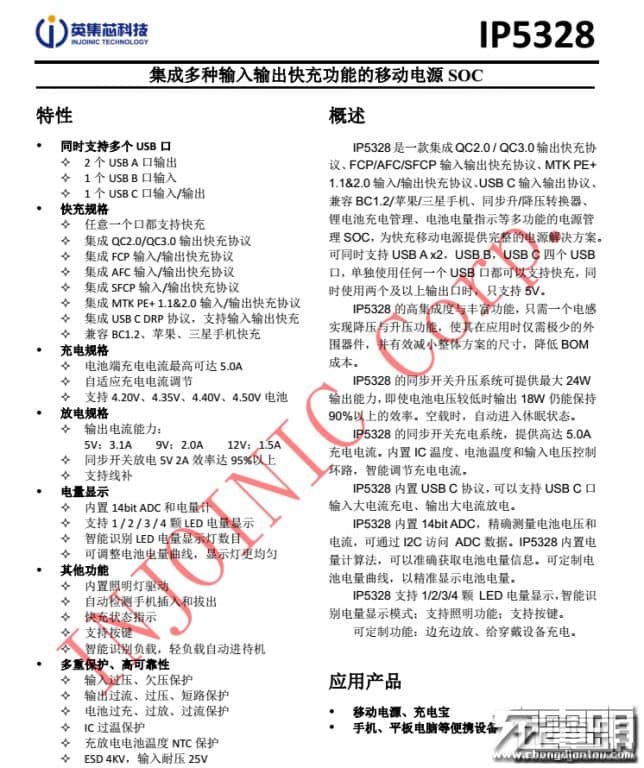

英集芯IP5328是一款集成QC2.0/QC3.0输出快充协议、FCP/AFC/SFCP 输入输出快充协议、MTK PE+1.1&2.0 输入/输出快充协议、USB C 输入输出协议、兼容 BC1.2/苹果/三星手机、同步升/降压转换器、锂电池充电管理、电池电量指示等多功能的电源管理 SOC，为快充移动电源提供完整的电源解决方案。可同时支持两个USB-A，一个Micro USB，一个USB-C 四个口，单独使用任何一个 USB 口都可以支持快充。

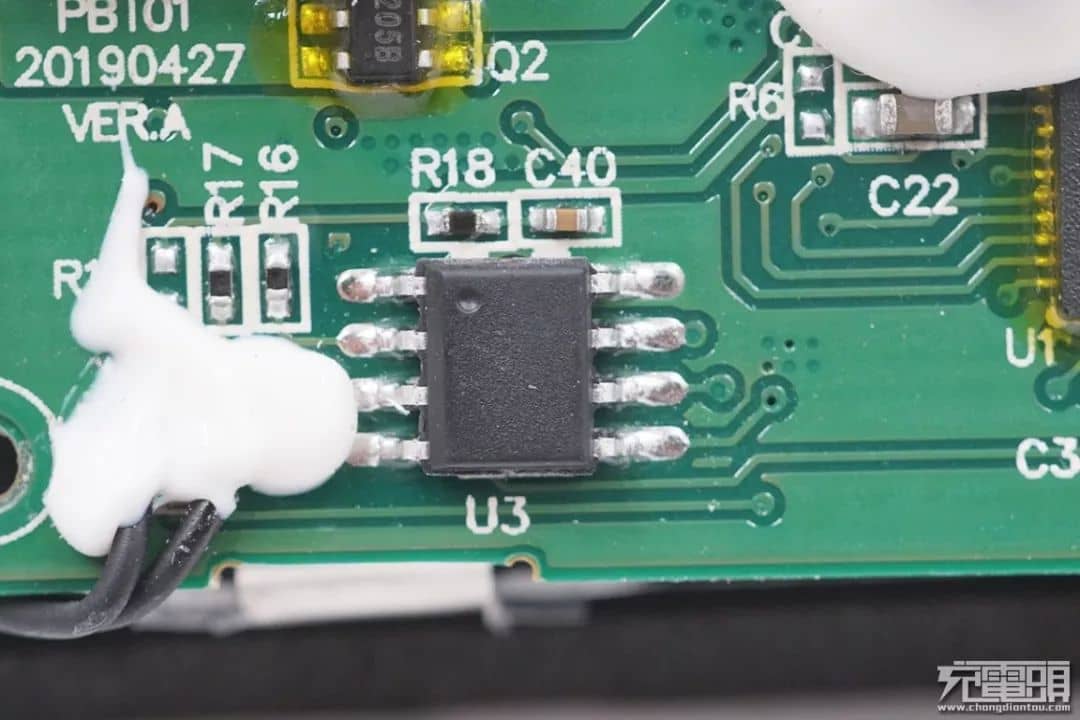

无标单片机。

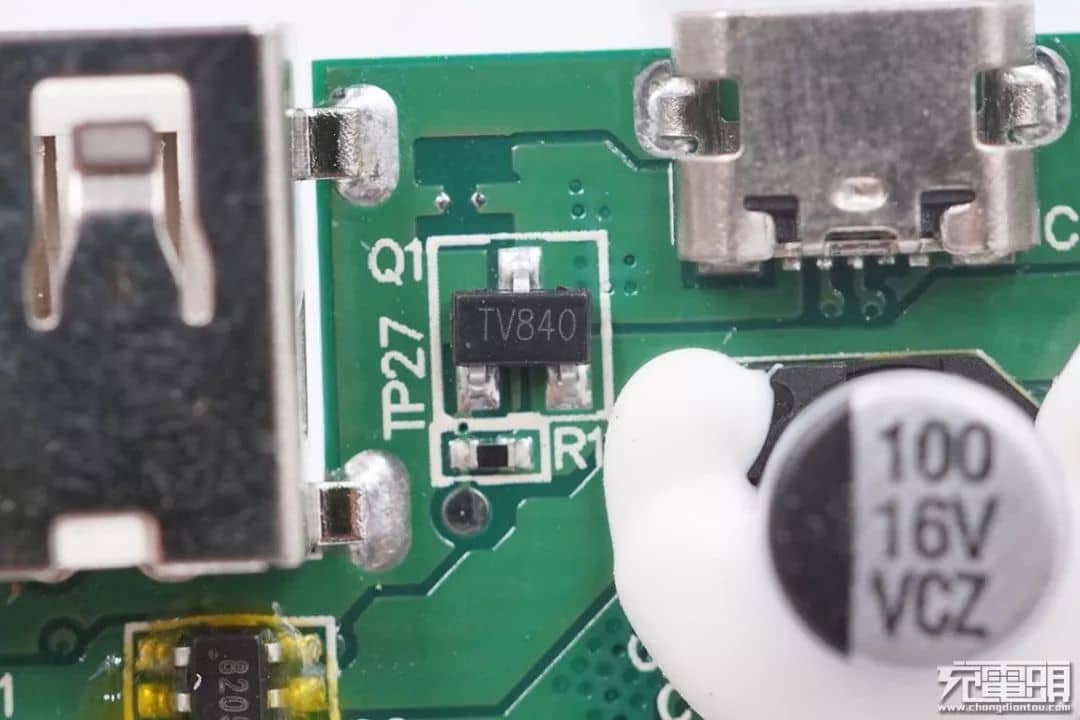

丝印TV840的三极管。

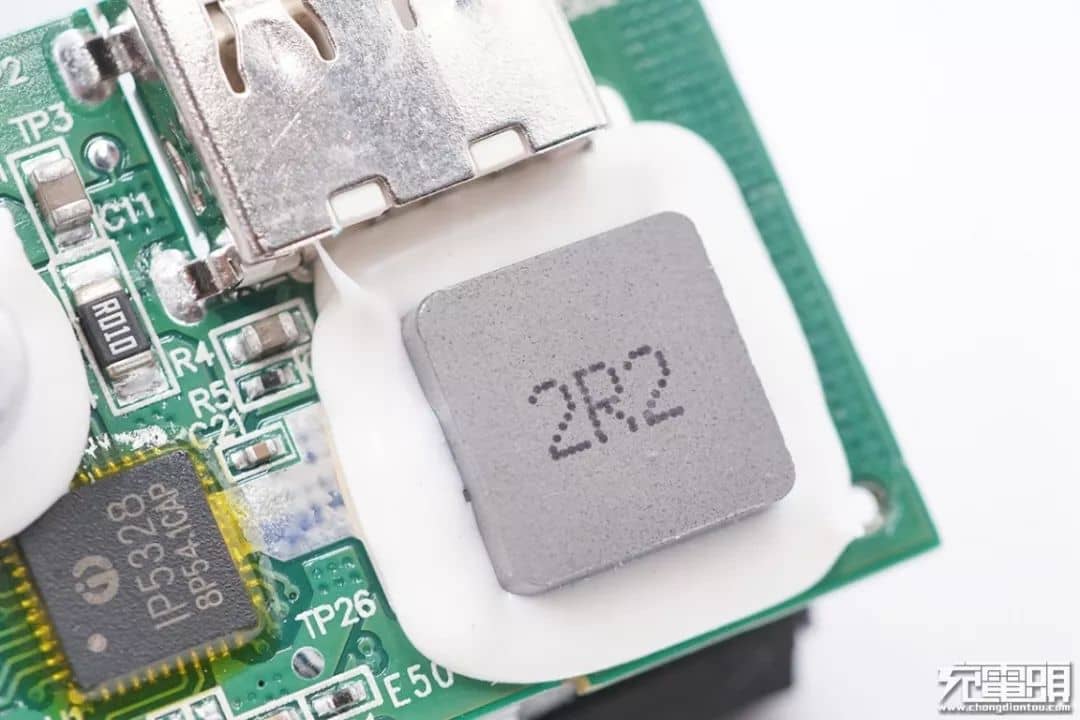

2R2贴片电感，周围涂满了白胶。

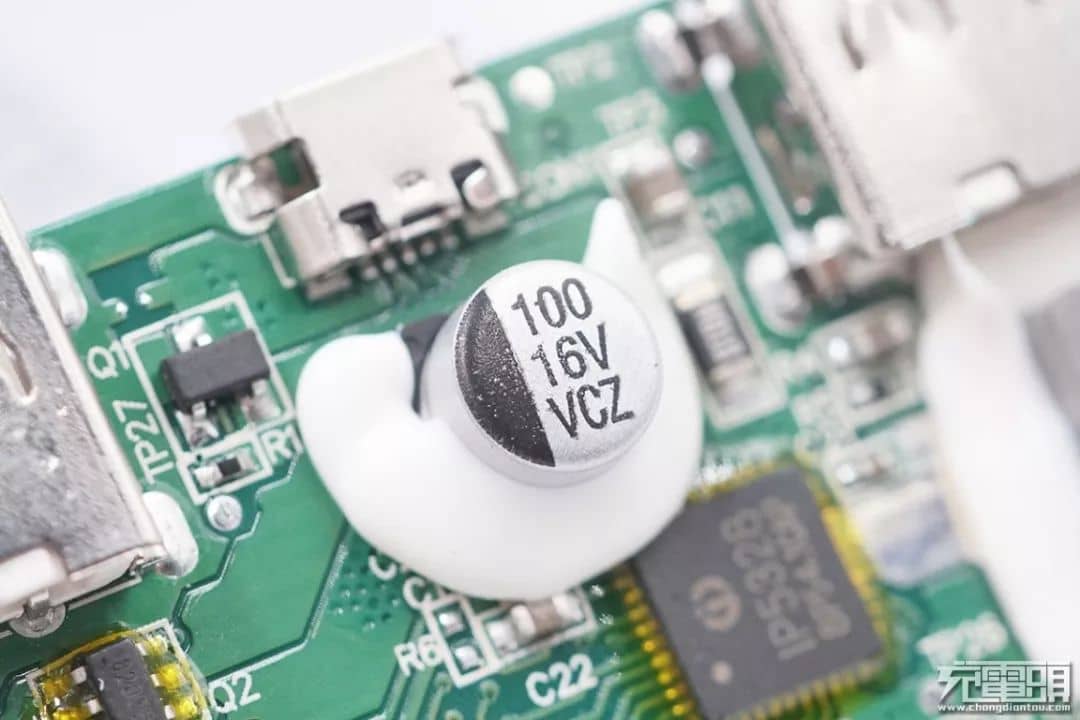

输出滤波固态电容，规格为100μF 16V。

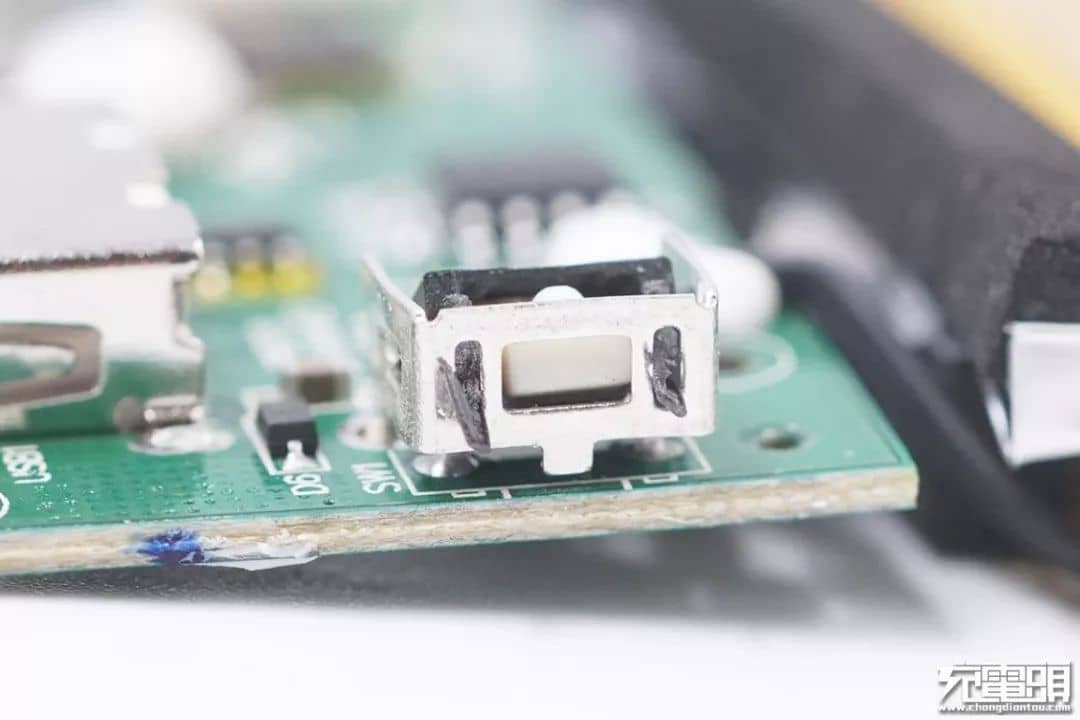

移动电源按键开关特写，有金属支架设计。

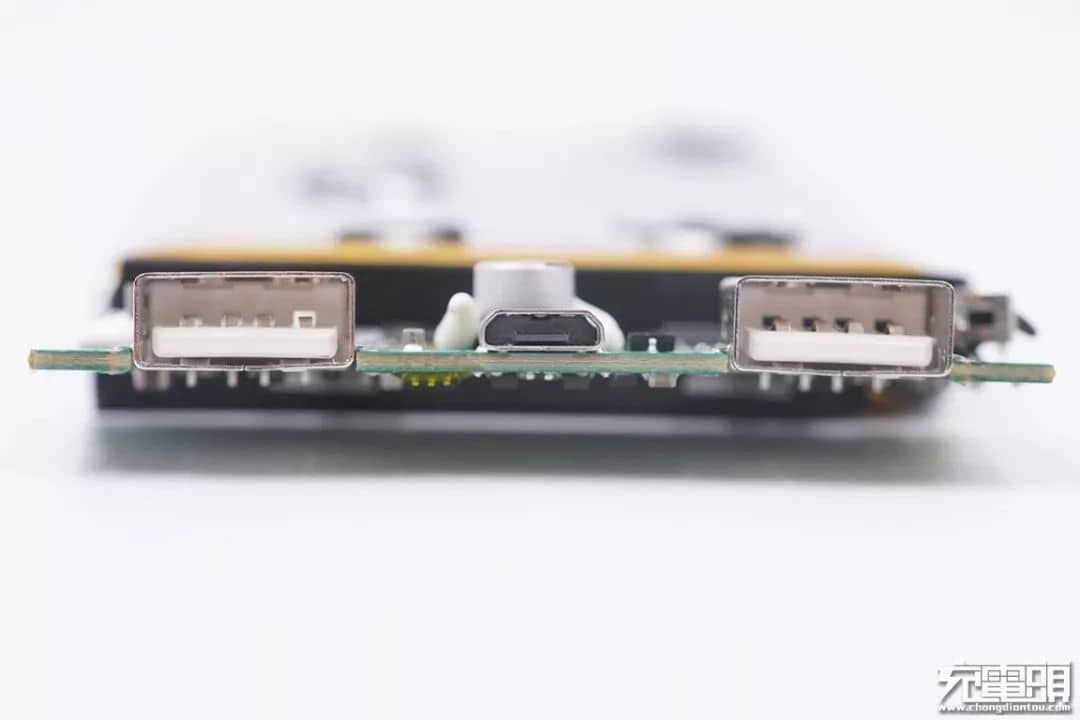

充电接口特写，中间为Micro USB输入接口，两个USB-A输接口对称分布。
拆解完毕。
充电头网拆解总结
OPPO这款10000mAh移动电源的造型延续了此前50W SUPER VOOC超级闪充移动电源（皮卡丘定制版）的设计，走简约、轻薄的风格，并且这也是OPPO快充移动电源中价格最亲民的一款。配备双USB-A输出接口，支持APPLE2.4A、QC2.0、QC3.0、FCP、AFC等多种充电协议，兼容性强，对市面上的小米、华为、三星等品牌的手机均能实现快充。Micro USB输入接口的设计以及附赠的两用型充电线也兼顾了新、老机型的充电需求，很实用。
OPPO这款移动电源的推出，也标志着OPPO正式入局快充配件市场，这也是OPPO智能配件布局的一部分。OPPO也将凭借其强大的渠道优势，开始与华为、小米等品牌手机厂商展开正面竞争，快充配件市场新增一位强有力的选手。
充电头网拆解发现，这款移动电源内置英集芯IP5328快充芯片，该芯片集成升降控制以及输入输出协议识别功能，简化PCB板设计的同时也实现了多协议的控制，提升用户的使用体验，主要元器件均采用打胶固定。电池则采用锂威新能源提供的单片10000mAh锂离子电芯，并多处使用了减震泡棉，保护措施到位。从用料和做工看来，不愧是大厂出品。
